Membran Structures Typ EV - Tensilation
Material
Farbvarianten
-
M00FR Weiss (00) -
M11FR Gelb (11) -

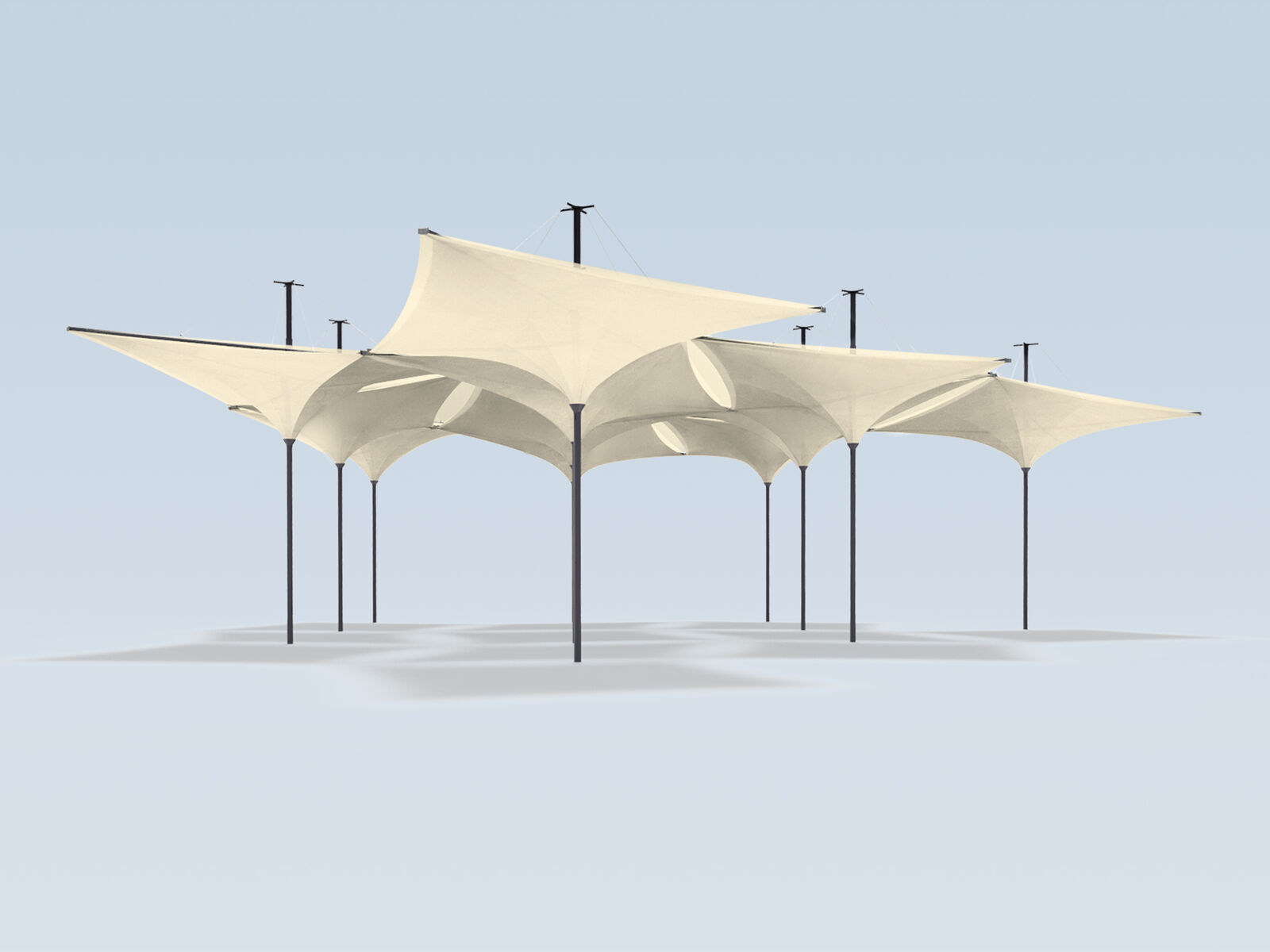

M21FR Beige (21) -
M31FR Rot (31) -
M35FR Bordeaux (35) -
M41FR Grün (41) -
M42FR Dunkelgrün (42) -
M52FR Dunkelblau (52) -
M81FR Anthrazit (81) -
M91FR Schwarz (91)
-
M21PTFE White-Beige (21)

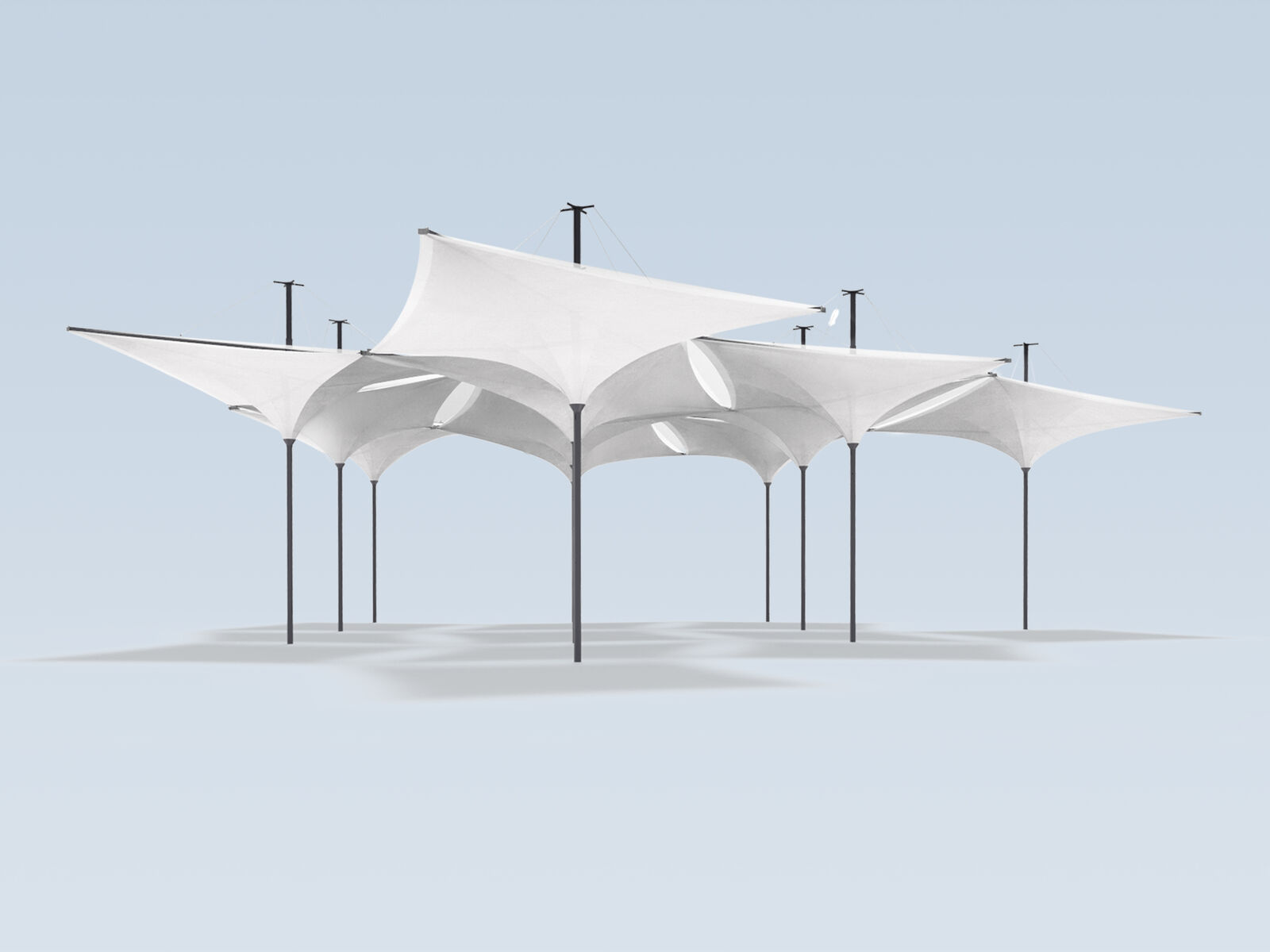

Die Tensilationkonstruktion, besteht aus einer beliebigen Anzahl von einzelnen Schirmmodulen. Diese Sonnenschirme bzw. Module sind in ihrem Design, ähnlich der Tulpenschirme, nach oben orientiert und sind sowohl in einem quadratischen, als auch in einem diamantförmigen Grundriss erhältlich. Beide Grundformen sind wie in einem modularen Baukastensystem frei miteinander kombinierbar.
Dieses Design wurde erstmals in einer Kooperation von MDT-tex und den Architekten von GRIMSHAW entwickelt und realisiert. Der Sonnenschirm wird über Membranverbindungsstücke miteinander verbunden und bildet so eine ganzheitliche Überdachung.
Die Tensilation Module sind nicht nur über die Membran, sondern auch über die Konstruktion aus Aluminium statisch miteinander verbunden. Das bedeutet, je mehr Module miteinander kombiniert werden desto stabiler und windsicherer wird das ganze System. Über die zentralen Masten der einzelnen Module erfolgt zudem ein Wasserablauf, ähnlich der Tulpenschirme.
Der Sonnenschirm 4m ist sowohl quadratisch, als auch in Diamantform erhältlich. Die einzelnen Module werden über ein beschichtetes Polyesterseil geöffnet, welches durch eine automatisch schließende Kammer gesichert wird. Das Zugseil wird nach dem Öffnen bequem im Mast verstaut. Mit weniger als 30kg Gewicht, ist das Gestell des Typ EV sehr leicht und lässt sich von 3 Monteuren innerhalb einer Minute pro Quadratmeter aufbauen.
Die Membran des Systems besteht aus der Membran des Schirmes und der Membran der Verbindungselemente zwischen den einzelnen Tensilationgestellen. Die Membran von dem Sonnenschirm kann durch personalisierte Auf-drucke als Markenbotschafter wirken. Die Verbindungsstücke werden aus 100 % Polyestergewebe mit einer PVDF-Beschichtung hergestellt.
Die Tragsäule des Moduls kann über permanent installierte Bodenhülsen erfolgen. Für mobile Eventanwendungen kann jedoch auch ein spezielles, höhenverstellbares Stahlbodensystem zum Einsatz kommen, bei dem eine perfekte Positionierung der Module sichergestellt wird. Das System kann über eine Auswahl von Oberflächenverkleidungen zudem frei gestaltet werden.
Durch den schnellen Aufbau und das wirkungsvolle Design ist der Typ EV Tensilation besonders interessant für Events, Messeveranstaltungen oder Feiern im Außenbereich.
Durch die lückenlose Verbindung zwischen den Modulen können auch weitläufige Flächen überdacht werden und offene Räume im Außenbereich geschaffen werden.
