Membraner og strukturer

Type EV - Tensilering

Material

Colors

  • M00FR Hvid (00)
  • M11FR Gul (11)
  • M21FR Beige (21)
  • M31FR Rød (31)
  • M35FR Bordeaux (35)
  • M41FR Grøn (41)
  • M42FR Mørkegrøn (42)
  • M52FR Mørkeblå (52)
  • M81FR Antracit (81)
  • M91FR Sort (91)
  • M21PTFE Hvid-Beige (21)
Inquire now

Datablad om produktet

Brugervejledning

3D-data

Product video Productlaunch Tensilation Luminale, by MDT-tex and Grimshaw Architects

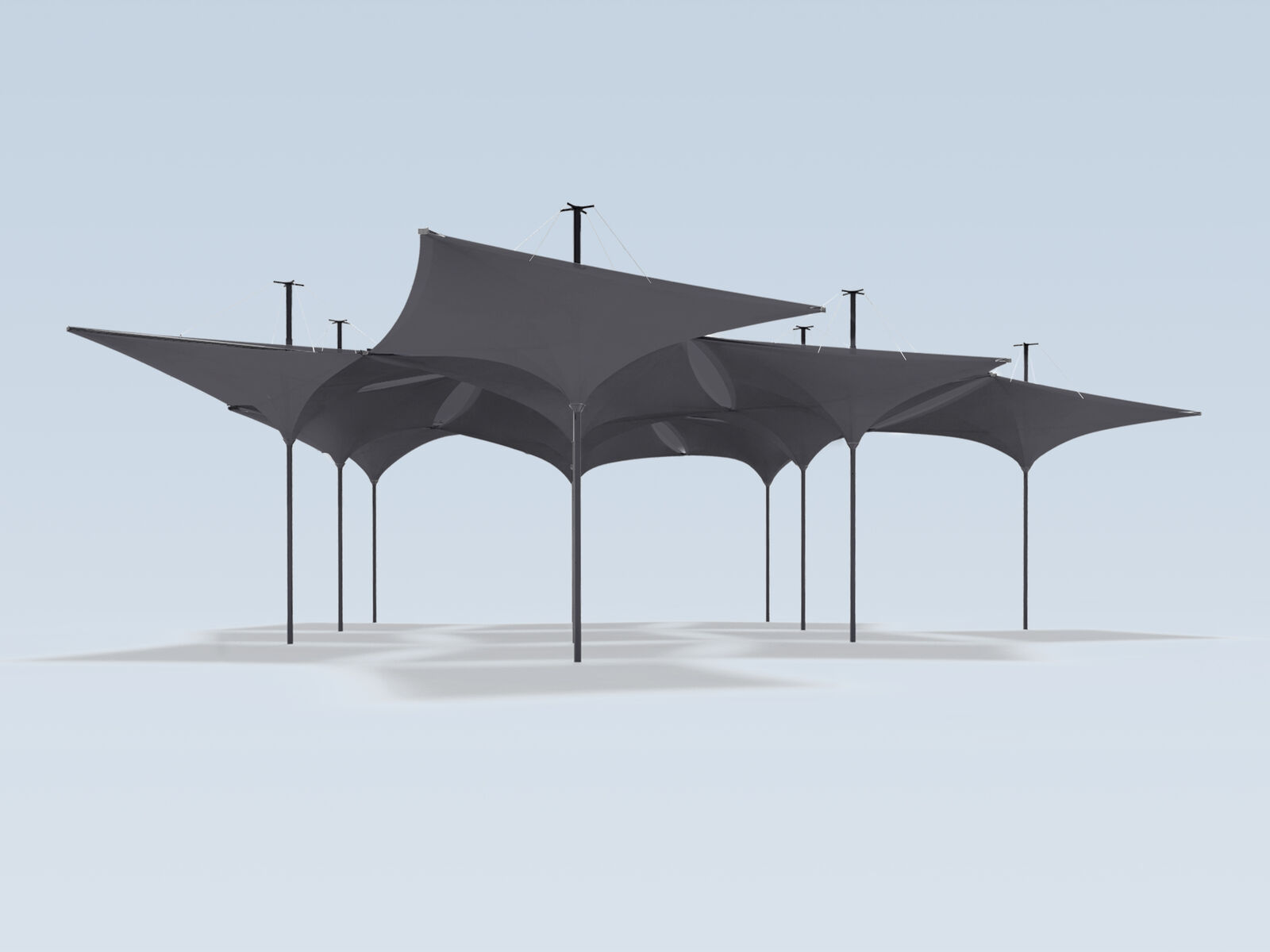

tensilation-konstruktionen består af et vilkårligt antal individuelle baldakinmoduler. Disse parasoller eller moduler er opadvendte i deres udformning i lighed med tulipanparasoller og fås både i en firkantet og en diamantformet grundplan. Begge grundformer kan frit kombineres med hinanden som i et modulsystem.

Dette design blev udviklet og realiseret for første gang i et samarbejde mellem MDT-tex og arkitekterne fra GRIMSHAW. Solskærmen er forbundet med hinanden via membranforbindelser og danner således et integreret tag.





Tensilationsmodulerne er ikke kun statisk forbundet via membranen, men også via aluminiumskonstruktionen. Det betyder, at jo flere moduler der kombineres med hinanden, jo mere stabilt og vindtæt bliver hele systemet. De enkelte modulers centrale master bruges også til at dræne vand, i lighed med tulipanparaplyerne.

Parasollen 4m fås både firkantet og diamantformet. De enkelte moduler åbnes ved hjælp af et belagt polyesterreb, som er sikret af et automatisk lukkende kammer. Efter åbning opbevares trækrebet bekvemt i masten. Med en vægt på under 30 kg er rammen af typen EV meget let og kan monteres af 3 montører på et minut pr. kvadratmeter.

Systemets membran består af membranen i skærmen og membranen i forbindelseselementerne mellem de enkelte tensilationsstativer. Parasolens membran kan fungere som en brandambassadør gennem personlige aftryk. Forbindelseselementerne er fremstillet af 100 % polyesterstof med PVDF-belægning.

Modulets støttesøjle kan laves ved hjælp af fast installerede jordsokler. Til mobile eventapplikationer kan der dog også anvendes et særligt, højdejusterbart stålgulvsystem, som sikrer en perfekt placering af modulerne. Systemet kan også frit udformes med et udvalg af overfladebeklædninger.



På grund af den hurtige montering og det effektive design er typen EV Tensilation især interessant til events, messer eller fester i det fri.

På grund af den sømløse forbindelse mellem modulerne kan selv store arealer overdækkes og åbne rum skabes udendørs.

  • Dimensions & Measures

    Close

  • Technical information

    BESKRIVELSE

    Tensilation-overdækningen (type EV-serien), der er designet af MDT og Grimshaw Architects, repræsenterer et stort skift i konceptet for shelter-systemer. Den tilbyder både den fleksibilitet, der følger med modulære baldakiner, og de tekniske fordele ved en samlet struktur. Systemet kan bruges uafhængigt til arrangementer eller annekteres til bygninger eller telte for hurtigt at kunne håndtere ændringer i publikumsstørrelsen. Kvadratiske og diamantformede baldakiner kan forbindes med hinanden i et fleksibelt udvalg af konfigurationer, der skaber et elegant helhedsindtryk.

    Ved at tilføje flere enheder til det modulære system bliver hele strukturen stærkere og mere og mere vindafvisende. Afvanding sker via en række centrale støttesøjler, og hver enkelt del af baldakinen er forbundet med en vandtæt afdækning for at skabe et robust og vejrbestandigt system. Den lette ramme vejer under 30 kg og kan installeres af tre personer med en hastighed på ca. 1 m2 pr. minut. Opstillingstiden er betydeligt kortere end for telte og eksisterende baldakinsystemer, hvilket gør dem ideelle til arrangementer og ceremonier.

    COVER

    Overdækningen består af et topnet, som beskytter systemet mod indtrængen af blade og partikler, og en bunddækning, som fastgøres til rammen med Sterling Steel-skruer i enderne af egerne. Betrækket kan udskiftes og er modstandsdygtigt over for falmning, lys og vand. Det er konstrueret til at kunne modstå en lang række vejrforhold, og specielle forbindelsesstykker af PVDF-belagt polyester og polycarbonat forbinder baldakinerne uden mellemrum for at sikre en kontinuerlig vejrbeskyttelse.

    ANCHOR

    • Tensilation kan anvendes med permanent installerede jordankre, som kan monteres enten på konstruerede stålplader eller på betonballast.

    EVENT FLOORING

    • Til mobile arrangementer har Tensilation sit eget højdejusterbare, galvaniserede stålgulvsystem, der sikrer perfekt placering af baldakinenhederne i enhver konfiguration.
    • Der kan vælges mellem forskellige overfladebehandlinger, fra superlette sandwichpaneler til 21 mm krydsfiner som standard.

    PRINTING

    • Digitaltryk
    • Serigrafi
    • Dispersionsfarvetryk

    MAST

    Egerne er fremstillet af specialdesignede aluminiumprofiler (50x30 mm med integrerede kederkanaler), der understøttes af højstyrkegalvaniserede stålkabler, hvilket reducerer systemets vægt betydeligt. Midtstangen har en aluminiumsprofil, der også har integrerede kanaler til åbningssystemet og elektriske ledninger. Det centrale nav indeholder en U-profil til fastgørelse af egerne. Rammen er pulverlakeret (polyesterpulver ca. 80 μ).

    • DB 706 Antracit mat (standard)
    • Hvid RAL 9010 (valgfrit)
    • Sort RAL 9005 (valgfrit)

    MEKANIK

    Baldakinen åbnes og lukkes ved hjælp af et coated polyesterreb, der er udviklet specielt til sejlindustrien, og som har høj UV-stabilitet og super lav friktionskoefficient. Rebet fastgøres ved hjælp af en automatisk låsende yachtingklampe for at sikre sikkerheden, og rebet kan nemt gemmes væk i masten efter installationen.

    FORDELE

    • Åbning og lukning med hånden
    • Alle materialer er vand- og korrosionsbestandige
    • Alle dele, der er fastgjort med skruer, kan nemt udskiftes
    • Mulighed for at tilføje belysning og elektrisk udstyr
    • Klarer sikkert vindstød på op til 85 km/t, når den er placeret i en ideel konfiguration

    TILBEHØR

    • Transportposer medfølger som standard
    • Forskellige belysningsmuligheder (kabler er placeret i den centrale mast)
    • Vindvægge med forskellige højder
    • Monteringsbeslag til bomme, scenelys osv. (baldakinmaster kan bruges til eventrigning med integreret kabelkanalisering)
    • Mobile gulvbelægninger med vindvægge, der kan modstå alle forventede vindstødshastigheder eller letvægts Tensabarrier-system.
    • Højttalere
    Close

  • Fabrics & Colors

    MDT-TEX 260

    100% polyester med dobbeltsidet akrylbelægning). Masse ca. 260 g/m², vandsøjletryk over 700 mm, flammehæmmende op til B1 - DIN 4102-1, M1, NFPA 701- fladtog foldet.

    MDT-TEX 470 PTFE

    Masse ca. 470 g/m², vandsøjletryk op til 500 mm.
