    DESCRIPTION

    Pour l'exposition Techtextil'Living in Space, l'UNStudio et MDT-tex ont créé, Proto-type II, un abri prototype modulaire qui envisage comment nous pourrions un jour vivre sur la lune ou sur Mars. Le design s'inspire des structures pliables et de la nécessité d'un transport léger et compact dans l'espace. Dans l'installation Techtextil, le pavillon autoportant sert d'espace dans lequel les invités peuvent faire l'expérience d'un voyage vers Mars en réalité virtuelle - représenté par les co-exposants l'Agence spatiale européenne (ESA) et le Centre aérospatial allemand (DLR).

    Le matériau principal de l'abri est la membrane en PTFE. Tissu de la plus haute performance, le PTFE offre un rembourrage durable, mais translucide et léger. En tant que textile, le PTFE offre plus d'utilisations et de flexibilité formelle que d'autres matériaux architecturaux, tels que les composites ou les métaux légers. Cependant, comme tout autre textile, le PTFE peut être tissé sur mesure - avec des tissages ouverts et l'intégration de co-couches - pour répondre aux besoins de tout projet de revêtement ou de pavillon. Lorsqu'ils sont utilisés dans un contexte architectural, les textiles doivent être combinés avec d'autres matériaux pour permettre une forme fixe et des connexions solides. Comme son prédécesseur, Eye_Beacon, le Prototype II utilise un cadre en aluminium et en acier dans chaque panneau pour y parvenir.

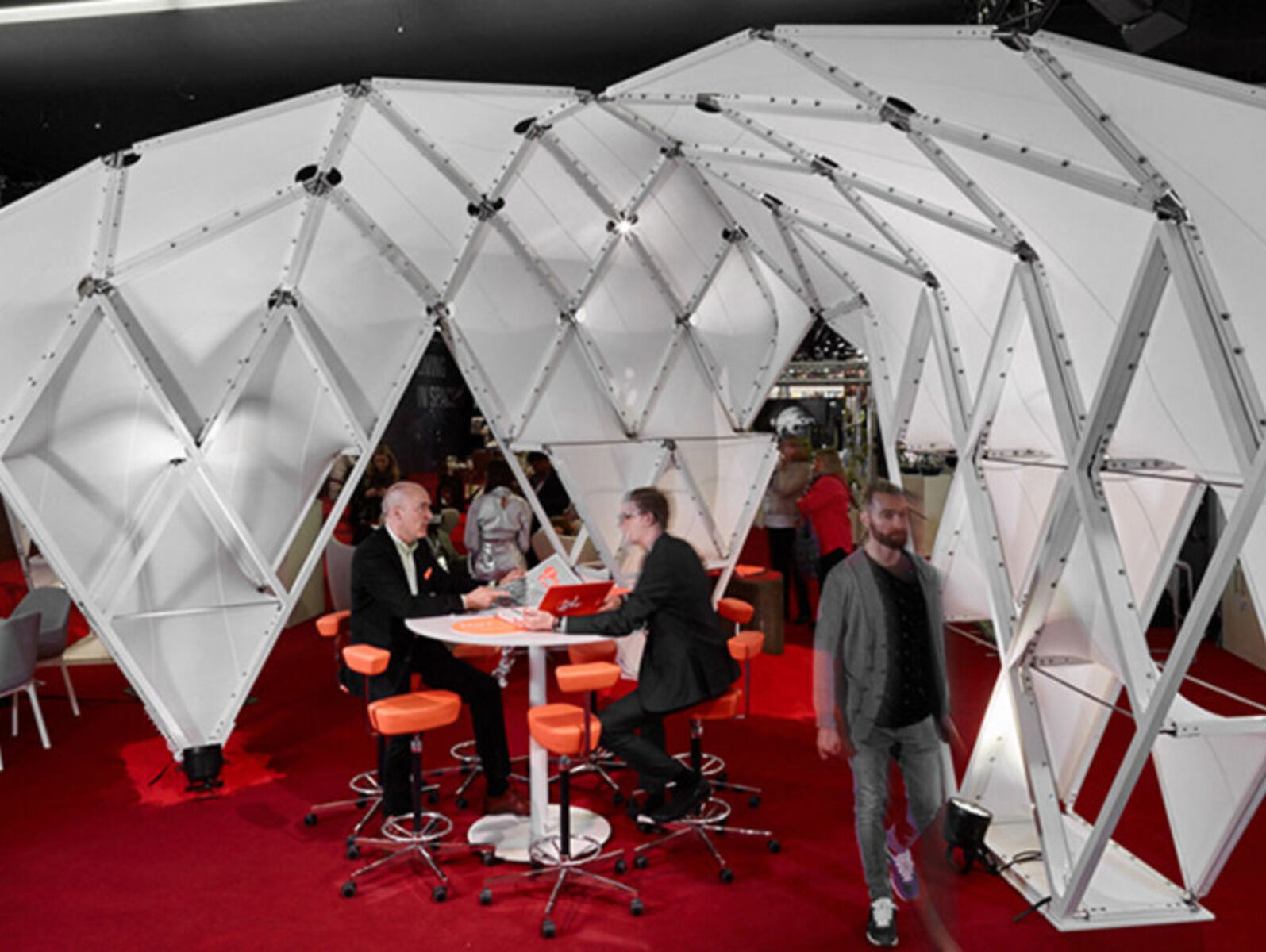

    Le "Prototype II" est conçu comme une structure autoportante comprenant plus de soixante modules. Chaque module a une forme unique et est composé de profilés en aluminium thermolaqués et d'éléments d'angle en acier inoxydable, les coins et les profilés sont découpés avec précision et percés CNC pour faciliter la connexion sans soudure avec le module voisin. Les cadres métalliques sont en outre remplis d'une membrane textile, chacun nécessitant un form-finding unique. L'espace est ancré à une ossature robuste en acier qui, avec une terrasse en bois, forme une plate-forme surélevée.

    Nombre total de modules

    • 68

    Zone de projection

    • 40 sqm

    Hauteur max :

    • 3.87m

    Largeur max:

    • 5.2m

    Longueur totale :

    • 9.4m

    Material:

    • PTFE 300 g/m2 ; profilés et détails de raccordement Acier inoxydable
    Close
  • Fabrics & Colors

    MDT-TEX 470 PTFE

    Masse env. 470 g/m², pression dans la colonne d'eau jusqu'à 500 mm.
